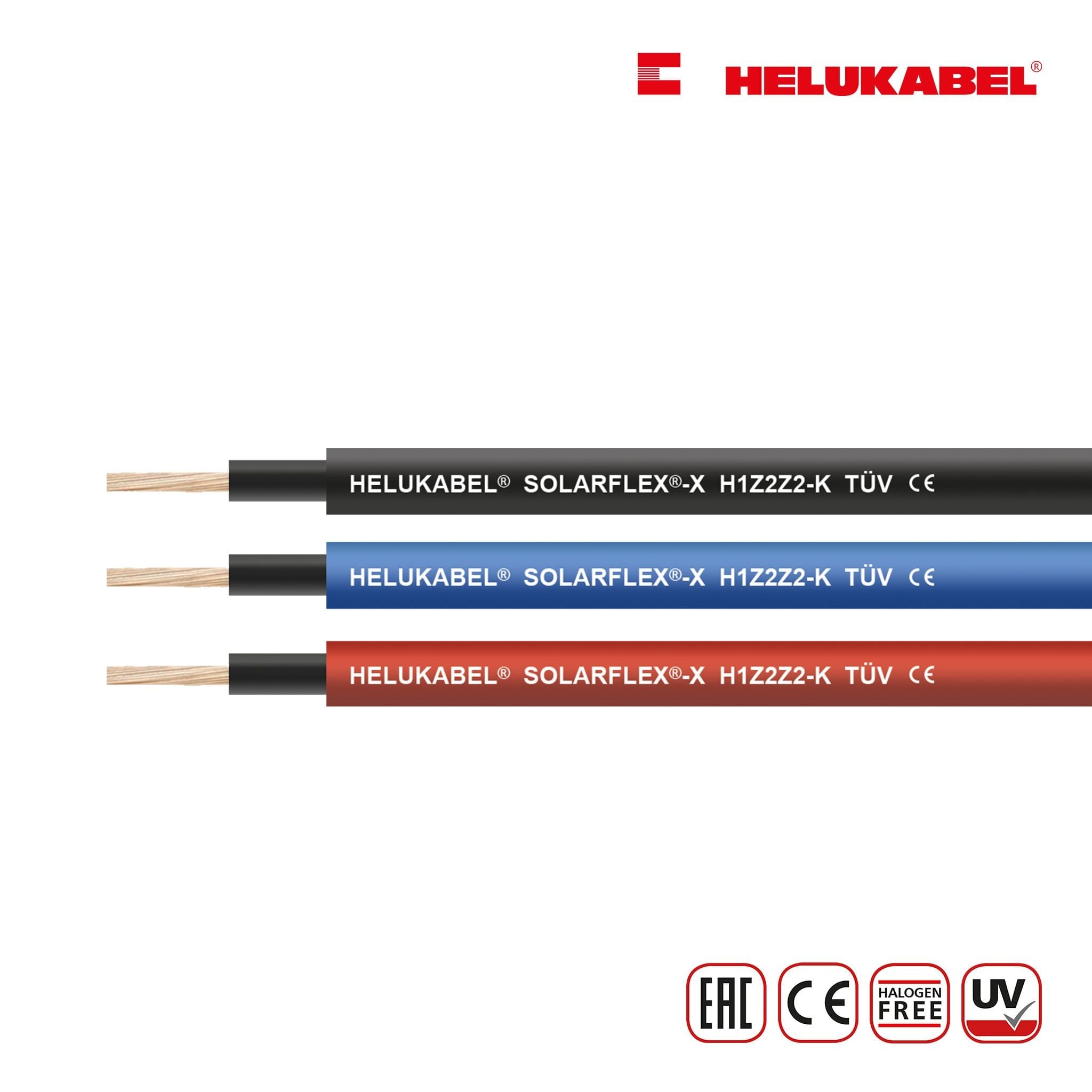

Dây cáp DC HELUKABEL SOLARFLEX®-X H1Z2Z2-K chính hãng từ ĐỨC

TÊN SẢN PHẨM

Dây cáp DC năng lượng mặt trời HELUKABEL SOLARFLEX®-X H1Z2Z2-K

1. THÔNG SỐ KỸ THUẬT CƠ BẢN

• Loại cáp: Cáp điện lõi đơn, cách điện liên kết chéo

• Tiêu chuẩn áp dụng: DIN VDE 0283-618 / DIN EN 50618

• Phạm vi nhiệt độ làm việc (lắp đặt cố định): từ -40°C đến +90°C

• Nhiệt độ tối đa cho phép của lõi dẫn: +120°C

• Điện áp danh định:

  • Điện áp xoay chiều (AC): U0/U = 1000/1000 V

  • Điện áp một chiều (DC): U0/U = 1500/1500 V

• Điện áp thử nghiệm: 6500 V

• Bán kính uốn tối thiểu (lắp đặt cố định): ≥ 5 lần đường kính ngoài của cáp

2. CẤU TẠO SẢN PHẨM

• Lõi dẫn: Đồng nguyên chất, nhiều sợi, mềm

  • Phù hợp tiêu chuẩn DIN VDE 0295 cấp 5 / IEC 60228 cấp 5

• Lớp cách điện: Hợp chất polymer liên kết chéo

• Ký hiệu “X”: Không có lớp vỏ bảo vệ riêng

• Lớp vỏ ngoài: Hợp chất polymer liên kết chéo

• Màu sắc vỏ ngoài: Đỏ, đen hoặc xanh dương (tùy quy cách)

3. ĐẶC TÍNH KỸ THUẬT

• Chống tia UV, ozone và tác động của thời tiết

• Chống nước, phù hợp sử dụng ngoài trời

• Có thể chôn trực tiếp dưới đất

• Không chứa halogen, thân thiện hơn với môi trường khi xảy ra cháy

4. THỬ NGHIỆM – TIÊU CHUẨN AN TOÀN

Sản phẩm đáp ứng các yêu cầu thử nghiệm theo tiêu chuẩn quốc tế và châu Âu, bao gồm:

• Không chứa halogen: DIN EN 60754-1 / IEC 60754-1

• Khả năng chống cháy: DIN EN 60332-1-2 / IEC 60332-1-2

• Mật độ khói thấp: DIN EN 61034-1+2 / IEC 61034-1+2

• Chống tia UV, ozone, thời tiết: DIN EN 50618 (Phụ lục E)

• Khả năng chống nước: DIN EN 50525-2-21 (Phụ lục E)

• Điện trở cách điện: DIN EN 50618, Bảng 2

Chứng nhận và phê duyệt:

• TÜV Rheinland

• EAC

5. ỨNG DỤNG

• Dùng để đấu nối mô-đun pin năng lượng mặt trời trong hệ thống điện mặt trời

• Phù hợp lắp đặt ngoài trời và có thể chôn trực tiếp dưới đất
  (khuyến nghị sử dụng thêm ống bảo vệ để tăng tuổi thọ cáp)

• Không phù hợp lắp đặt cố định âm tường trong công trình xây dựng

• Điện áp DC tối đa của hệ thống không vượt quá 1,8 kV

• Phù hợp cho hệ thống DC và thiết bị điện có cấp cách điện bảo vệ Class II

• Nhiệt độ tối thiểu khi lắp đặt và thi công: -25°C

6. HƯỚNG DẪN SỬ DỤNG

Sử dụng đúng chủng loại, tiết diện và thông số kỹ thuật của cáp theo hồ sơ thiết kế công trình và hướng dẫn của nhà sản xuất thiết bị điện.

7. HƯỚNG DẪN BẢO QUẢN

Bảo quản sản phẩm tại nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp và nguồn nhiệt cao.

8. QUY CÁCH ĐÓNG GÓI – PHÂN PHỐI

• Sản phẩm được cung cấp và tính theo đơn vị mét

• Đối với đơn hàng số lượng lớn hoặc dự án, vui lòng liên hệ HELUKABEL Việt Nam để được tư vấn và báo giá

9. MÀU SẮC SẢN PHẨM

Dây cáp DC HELUKABEL SOLARFLEX®-X H1Z2Z2-K hiện có hai màu tiêu chuẩn: đen và đỏ.
